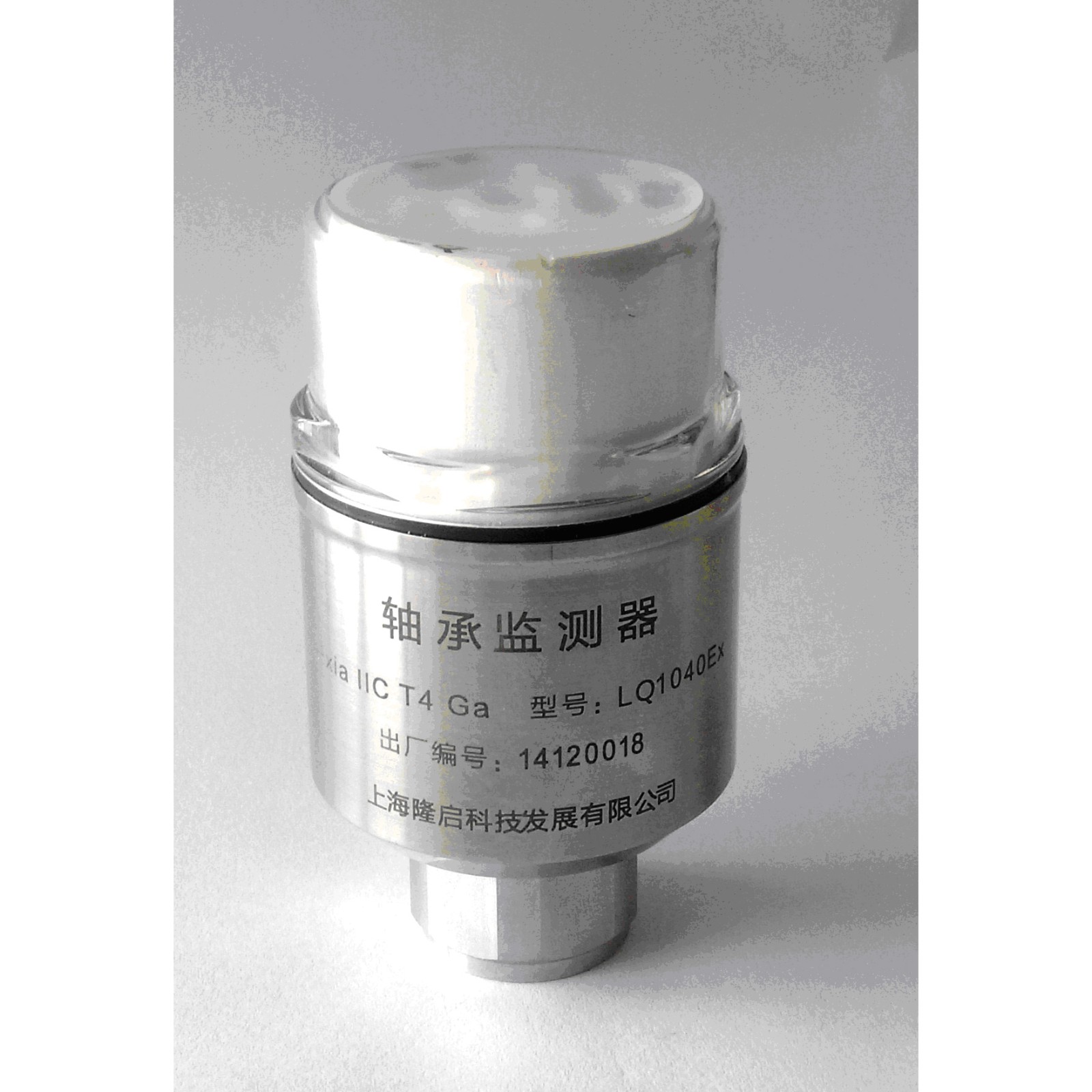

LQ1040Ex轴承监测器

所属:轴承状态检测仪

服务项目:图片 价格 设计 报价 说明书

浏览:1012

产品描述性能指标配置

       LQ1040Ex轴承监测器主要应用于恒定转速、恒定载荷的现场机泵设备,如风机、泵、电机等,根据不同监测对象的需要,设定测量参数和报警限值,适用于对现场机泵运行状态监测。

     振动、温度、轴承状态是描述机泵设备运行状态的主要特征参数,对这些参数进行测量和评价,可以综合判断机泵设备的运行状态。

     本监测器为本安防爆设计,防水防尘,电池供电,主要应用于恒定转速、恒定载荷的现场机泵设备,如风机、泵、电机等,根据不同监测对象的需要,设定测量参数和报警限值,适用于对现场机泵运行状态监测和评判。

产品功能:

  监测参数

     内置振动加速度传感器和温度传感器,可同时测量振动、温度和轴承状态LQ值三个特征参数;

  采集方式

    定时采集,时间间隔3分钟~24小时可设置(出厂默认5分钟);

  显示方式

    三个三色(绿、黄、红)LED指示灯分别对振动、温度和轴承状态三个参数进行显示,各参数正常时用一个系统指示灯(对应电池状态指示灯)呈绿色闪烁来表示;当某个监测参数达到设定的报警限值时则相应的状态指示灯闪烁显示,闪烁时间间隔<5秒( 绿灯5秒、黄灯3秒、红灯2秒 )

  报警方式

   振动、温度、轴承状态三种参数均对应设置为2级报警,1级报警为黄灯闪烁,2级报警为红色闪烁;

   电池电量监测

    当电池电量快要耗尽时,系统指示灯红色闪烁。


技术特点:

    易于安装:轴承实时监测仪外形尺寸为Ф42×77,重量183克,内置振动传感器和温度传感器,采用电池供电(使用寿命约一年), 二种安装方式(M6螺纹+螺纹紧固胶或磁座)直接安装在轴承座上。

    使用简单;投用后免维护,长期对轴承运行状态进行实时监视,状态指示灯判断清晰、明确,绿灯指示正常,黄灯指示报警,红灯指示危险。

     用户可以根据适用的标准自行设置报警限值和数据采集时间间隔

     防爆、防水防尘设计:本安防爆(EXiaⅡCT4Ga),防护等级IP65,适用于防爆要求的危险场合使用

     持续可靠,性价比高;极大地降低监测成本,杜绝轴承事故。







  振动测量指标

      频率范围:5Hz~1kHz

      监测限值:振动速度有效值,黄灯报警4.5mm/s、红灯报警7.1mm/s(出厂默认,可设置)

      测量范围:20mm/s(有效值);

  温度测量指标

      测量范围:-30℃~+150℃

      监测限值:测量温度,黄灯报警65℃、红灯报警85℃(出厂默认,可设置)

  轴承状态值指标

     采用LQ方法技术处理得到轴承运行状态值

     监测限值:LQ值:警告值:1 ,危险值:2 ,(出厂默认,可设置)

    运行建议:

         A. LQ值< 1,良好的轴承状态和润滑状态,继续运行。

         B. LQ值> 2,差的轴承状态和润滑状态,建议更换轴承。

         C. 当 1< LQ值< 2时,加油,改善润滑状况。
