烟气轮机轴承箱高温振动监测系统

所属:在线振动监测系统

服务项目:图片 价格 设计 报价 说明书

浏览:1335

产品描述性能指标配置

      近年来,各地炼油厂烟气轮机的故障不断,几乎每家用户都会碰到,有些造成事故,引起装置停工,直接和间接损失巨大,虽然都备有应急的备用转子和大量的叶片,并且配备状态监测系统对运行状态进行分析,检修时也做了大量的专项检测,但仍然难以避免事故的发生,抢修那都是家常便饭,因此对运行技术管理形成很大的压力,经常是每次专业会议的焦点话题,威胁安全生产。

      现有的监测系统只对轴振动进行检测和分析,由于前后端轴振动(相对振动)对故障不敏感,好多故障和断叶片事故发生时都没反应,没法从大量的监测数据中提炼出有价值依据,而现场测前轴承外壳振动受到位置和温度限制(烟机排气壳体与轴承座空间狭小,温度在200℃以上),测量有难度,容易造成烫伤,同时也超出一般振动传感器的温度使用范围,振动测量不准。

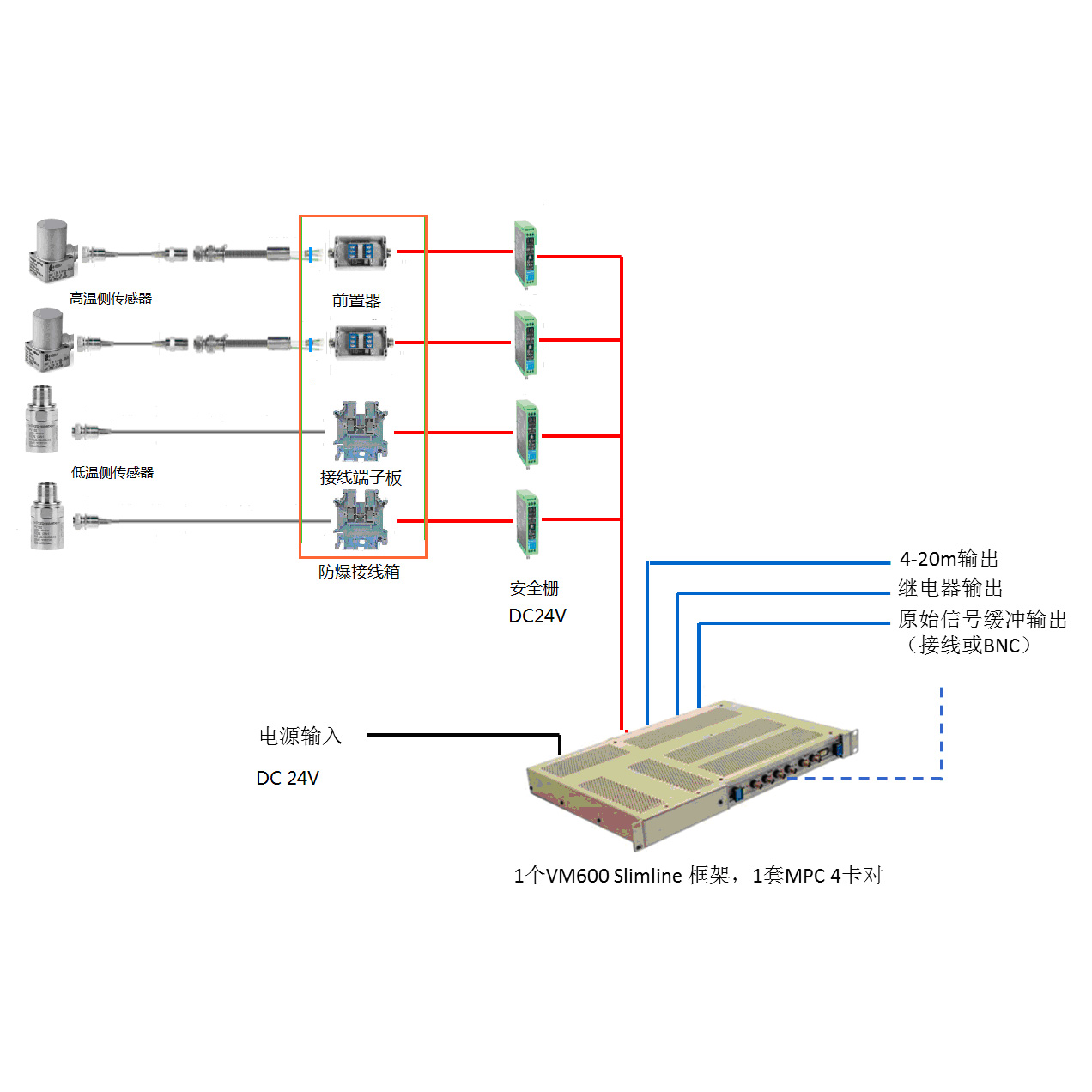

    解决方案:在烟机轴承座外壳上敏感部位增加绝对振动测点,采用高温振动加速度传感器监测轴承座的绝对振动量,真实反映烟机的运行状态。

测点名称

安装方向

传感器类型

型号

数量

烟机前轴承H

水平方向

高温振动加速度

CA306

1

烟机前轴承V

垂直方向

高温振动加速度

CA306

1

烟机后轴承H

水平方向

振动速度

PV102

1

烟机后轴承V

垂直方向

振动速度

PV102

1





VM600 Slimline

    来自Vibro-Meter ® 产品线。

     19”标准框架,1U 高。

     坚固的金属结构。

     架装或盘装。

     背板支持电源总线和开-极继电器总线。

    模块化概念,插入特定的卡件实现机器保护和状态监测。

     嵌入 AC-DC 或 DC-DC 转换器。

     框架有一集成背板,该背板提供电源单元、信号处理卡、输入/输出卡和继电器卡之间的互连。为传感器系统供电。

    连续在线机器保护卡件

    采用最新的DSP数传信号处理技术实时测量和监测

    完全 VME 兼容的从属接口

     通过 RS-232 或以太网完全软件组态

    4个可编程输入(如:振动,位移等)和 2 个可编程的转速/相位输入。

    可编程的宽带和跟踪滤波器

    在阶频跟踪模式下同时实现振幅和相位监测

    可编程设定报警,停机和OK值

     自适应设定报警和停机值

    前面板 BNC 接口方便原始信号分析

     为加速度、速度、涡流传感器提供工作电源

    附带端子排(48个端子)

     保证所有输入和输出具有电磁干扰保护

     附带4个继电器通过组态进行报警信号设定

    32个完全可编程接点输出到RLC16继电器卡

    提供前后原始信号缓冲输出,电压(0-10Vdc)和电流(4-20mA)输出

     可热插拔。

高温加速度传感器 – CA306

    频率响应: 5 Hz 到 3000 Hz

     灵敏度: 50 pC/g

    温度范围: -55°C 到 +500°C

    潜在爆炸环境应用的认证

     信号传输: 2 - 极系统,与外壳隔离,电荷输出

    信号处理: 电荷放大器

     动态测量范围: 0.01 g 到 100 g peak

压电速度传感器 PV102

    灵敏度: 100 mV/in/sec (3.94 mV/mm/sec)

    温度范围: −50℃ ~ +120℃

    速度范围: 50 in/sec peak (1270 mm/sec peak)

    潜在爆炸环境应用的认证
