E960B激光孔同心度测量仪

所属:几何测量系统

服务项目:图片 价格 设计 报价 说明书

浏览:531

产品描述性能指标配置

     E960B是测量孔的完美测量系统,凭借无线探测器和多功能支架,使同心度测量更加简单方便。采用点激光PSD技术,有效测量距离为40m,精度为0.001mm,标配产品可测量直线度及孔同心度,增加配件可扩展更多测量,IP67的设计。 • 测量全孔和半孔 • 多点测量 • 椭圆度测量 • 适合计算波纹(短和长),应用于往复式压缩机曲轴孔、十字滑道同心度测量,透平机隔板同心度测量。

一、  仪器基本测量功能
  往复式压缩机曲轴孔、十字滑道同心度测量
   透平机隔板同心度测量
   含有一点法、二点法、三点法直线度测量程序
  含有四点法同心度测量程序(与拉钢丝测量一样)
  含有多点测量程序(能测量孔的椭圆度)
  含有轴对中测量程序,可以升级做轴对中
二、激光发射器和接收器
  HUB+3爪卡盘装置有三个带磁力的刚性支撑杆,直接安装在设备的孔上,可以迅速完成安装,通过调整激光的上下、左右的位移和角度,使激光快速对准孔系中心

   接收器含有自定心装置,能快速准确测量隔板同心度

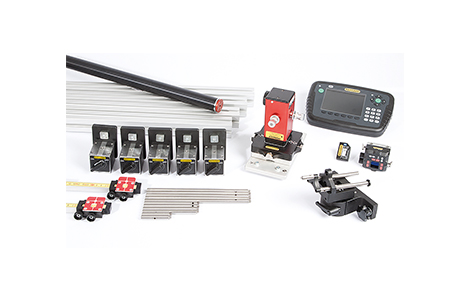

三、主要配置清单
     主机显示器E51
    激光探测器E7
    激光发射器D75
    激光发射器安装工装
   蓝牙
    同心度自定心安装工装
    压缩机孔探测器安装工装








1. 接收器和显示器

测量精度:0.001mm

测量距离:40m

操作界面:彩屏,中文

连接方式:蓝牙

能存储和打印

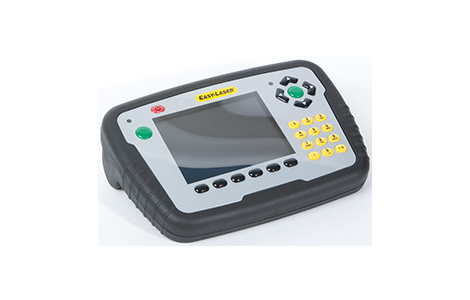

2. 主机显示单元E51:

类型:VGA  5.7”彩色屏幕,中文界面

显示精度:0.001mm

电源管理:无间断电源管理系统

内置电池:大容量锂离子充电电池

工作温度:-10 ~ 50

接口:USB电缆接口

无线连接:ClassI蓝牙连接技术

存储:大于10000条测量数据

辅助功能:计算器,单位转换器

防护等级:IP Class 65

制作材料:氧化铝/ABS工程塑料

筛选器:030级任选(消除测量环境影响,保证测量数据的重复性)

3. 蓝牙单元

 无线连接:ClassI蓝牙连接技术

 工作温度:-10~50

 防护等级:IP66IP67

 外壳材料:ABS

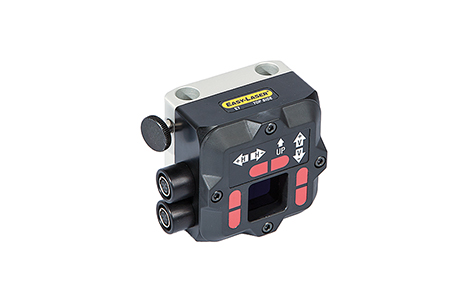

4. 同心度测量探测器E7

 接收器类型:双轴PSD 20×20mm

 测量精度:0.001mm

 测量误差:±1%

 倾角计精度:0.1°

 温度传感器:±1

 工作温度:-10~50

 防护等级:IP66IP67

 内置电池:锂电池

 材质:铝合金

5. 激光发射器D75:

制作材料:氧化铝

激光类型:半导体激光器

激光波长:635670nm,红色可见光

激光安全等级:2

激光输出功率:<1mW

激光束直径:6mm

测量距离: 40

电池供电: 连续使用 24小时





序号

仪器名称

单位

数量

1

D75激光发射器(含Hub)

1

2

E7探测器

1

3

E51主机显示单元

1

4

蓝牙单元

1

5

2米的电缆

1

6

5米的电缆

1

7

发射器三爪定位支架

1

8

探测器自定心支架(含2个磁座)

1

9

探测器滑块支架(大/中/小)

1

10

长量程支架

1

11

中心定位靶

2

12

5米卷尺

1

13

USB记忆棒

1

14

USB电缆

1

15

电池充电器

1

16

使用手册

1

17

便携工具箱

1
